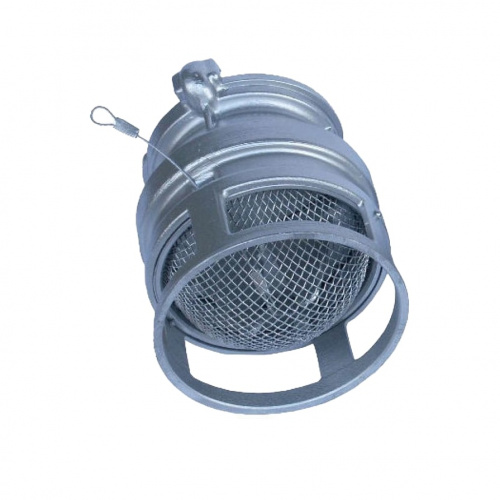

Сетка всасывающая СВ-125 с клапаном
Сетка всасывающая СВ-125 с клапаном используется для удержания воды во всасывающей линии при краткосрочной остановке насоса, а также для предохранения насоса от попадания посторонних предметов. Защита актуальна для открытых пожарных водоемов, которые подвержены различным загрязнениям.
Принцип работы всасывающей сетки: когда происходит забор воды из источника, в середине всасывающей линии происходит разрежение и, под действием разницы давлений, вода давит на клапан, который поднимается вверх, открывая доступ воде в насос и всасывающую линию.
В случае остановки насоса, вода, находящаяся во всасывающей линии, закрывает клапан собственным весом, опуская его вниз, на седло. Благодаря этому всасывающая линия остается наполненной водой, благодаря чему повторный пуск насоса можно провести незамедлительно.
Что бы удалить оставшуюся воду из всасывающей линии нужно потянуть за веревку, крепящуюся к кольцу, клапан будет приподнят, и вода стечет в источник. Головки соединительные для пожарного оборудования напорные переходные (переходник Богданова) предназначены для соединения пожарных напорных рукавов или другого оборудования различных диаметров.
Характеристики
Назначение
|
для удержания воды во всасывающей линии при краткосрочной остановке насоса, а также для предохранения насоса от попадания посторонних предметов. |
Обозначение
|
СВ-125 |
Вид товара
|
Сетки всасывающие |
Условный проход, мм
|
125 |
Подача насоса, л/с, не более
|
40 |
Коэффициент гидравлического сопротивления
|
1.5 |
Габаритные размеры, мм
|
205×250 |
Масса, кг
|
3.8 |
